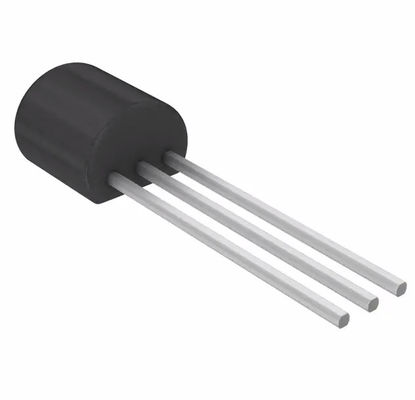

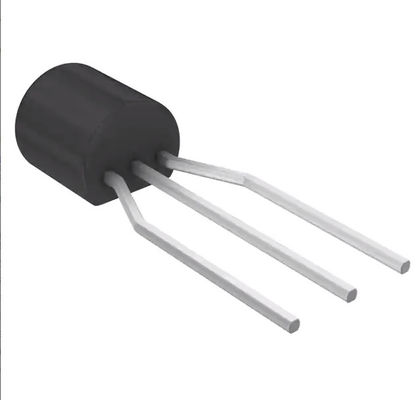

TL431ACLPR IC tham chiếu điện áp song song có thể điều chỉnh 2.495V 36 VV 100 MA TO-92-3
| Nguồn gốc | Mỹ |
|---|---|
| Hàng hiệu | TI |
| Chứng nhận | RoHS |
| Số mô hình | TL431ACLPR |
| Số lượng đặt hàng tối thiểu | 2000 CÁI |
| Giá bán | USD |
| chi tiết đóng gói | 2000 chiếc/băng |
| Thời gian giao hàng | 2-3 ngày |
| Điều khoản thanh toán | T/T |
| Khả năng cung cấp | 60 nghìn chiếc |
Contact me for free samples and coupons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
If you have any concern, we provide 24-hour online help.
xThông tin chi tiết sản phẩm
| Mục lục | Tham chiếu điện áp | mfr | Dụng cụ Texas |
|---|---|---|---|
| Loại tham chiếu | shunt | Loại đầu ra | có thể điều chỉnh |
| Điện áp - Đầu ra (Tối thiểu/Cố định) | 2.495V | Điện áp - Đầu ra (Tối đa) | 3.6v |
| Sản lượng hiện tại | 100mA | Sức chịu đựng | ±1% |
| Hiện tại - Cực âm | 600 µA | Nhiệt độ hoạt động | 0°C ~ 70°C (TA) |
| Kiểu lắp | Thông qua lỗ | Gói / Trường hợp | TO-226-3, TO-92-3 (TO-226AA) Dẫn được hình thành |
| Điểm nổi bật | TL431ACLPR,ic tham chiếu điện áp shunt 2.495V,ic tham chiếu điện áp shunt 100MA |
||
Mô tả sản phẩm
TL431ACLPR IC tham chiếu điện áp song song Có thể điều chỉnh 2.495V 36 VV ±1% 100 mA TO-92-3
Bảng dữ liệu:TL431ACLPR
| Loại | Tham chiếu điện áp |
| mfr | Dụng cụ Texas |
| trạng thái sản phẩm | Tích cực |
| Loại tham chiếu | shunt |
| Loại đầu ra | có thể điều chỉnh |
| Điện áp - Đầu ra (Tối thiểu/Cố định) | 2.495V |
| Điện áp - Đầu ra (Tối đa) | 36 V |
| Sản lượng hiện tại | 100mA |
| Sức chịu đựng | ±1% |
| Hiện tại - Cực âm | 600µA |
| Nhiệt độ hoạt động | 0°C ~ 70°C (TA) |
| Kiểu lắp | xuyên lỗ |
| Gói / Trường hợp | TO-226-3, TO-92-3 (TO-226AA) Dẫn được hình thành |
| Gói thiết bị nhà cung cấp | TO-92-3 |
| Số sản phẩm cơ sở | TL431 |
Tài nguyên bổ sung:
| THUỘC TÍNH | SỰ MIÊU TẢ |
| Vài cái tên khác | 296-1287-6 |
| -TL431ACLPRE3-NDR | |
| 296-1287-2 | |
| 296-1287-1 | |
| VĂN BẢNL431ACLPR | |
| -296-1287-1-NDR | |
| 2156-TL431ACLPR | |
| 296-1287-1-NDR | |
| -296-1287-1-NĐ | |
| 296-1287-6-NDR | |
| -TL431ACLPRE3 | |
| 296-1287-6KHÔNG HOẠT ĐỘNG | |
| 296-1287-6-ND | |
| -TL431ACLPR-NDR | |
| 296-1287-2-NDR | |
| Gói tiêu chuẩn | 2000 |
Sự miêu tả
TL431LI / TL432LI là các lựa chọn thay thế pin-to-pin cho TL431 / TL432.TL43xLI mang lại độ ổn định tốt hơn, độ lệch nhiệt độ thấp hơn (VI(dev)) và dòng điện tham chiếu (Iref) thấp hơn để cải thiện độ chính xác của hệ thống.
Các thiết bị TL431 và TL432 là bộ điều chỉnh shunt có thể điều chỉnh ba cực, với độ ổn định nhiệt được chỉ định trong phạm vi nhiệt độ áp dụng cho ô tô, thương mại và quân sự.Có thể đặt điện áp đầu ra thành bất kỳ giá trị nào giữa Vref (xấp xỉ 2,5 V) và 36 V, với hai điện trở bên ngoài.Các thiết bị này có trở kháng đầu ra thông thường là 0,2 Ω.Mạch đầu ra hoạt động cung cấp đặc tính bật rất sắc nét, làm cho các thiết bị này trở thành sự thay thế tuyệt vời cho điốt Zener trong nhiều ứng dụng, chẳng hạn như điều chỉnh trên bo mạch, nguồn điện có thể điều chỉnh và nguồn điện chuyển mạch.Thiết bị TL432 có cùng chức năng và thông số kỹ thuật điện giống như thiết bị TL431, nhưng có các sơ đồ chân khác nhau cho các gói DBV, DBZ và PK.
Cả thiết bị TL431 và TL432 đều được cung cấp ở ba loại, với dung sai ban đầu (ở 25°C) lần lượt là 0,5%, 1% và 2% cho loại B, A và tiêu chuẩn.Ngoài ra, độ lệch đầu ra so với nhiệt độ thấp đảm bảo độ ổn định tốt trên toàn bộ dải nhiệt độ.
Thiết bị TL43xxC được đặc trưng để hoạt động từ 0°C đến 70°C, thiết bị TL43xxI được đặc trưng để hoạt động từ –40°C đến 85°C và thiết bị TL43xxQ được đặc trưng để hoạt động từ –40°C đến 125°C .Thông tin thiết bị
Đặc trưng
• Dung sai điện áp tham chiếu ở 25°C – 0,5% (cấp B) – 1% (cấp A) – 2% (cấp tiêu chuẩn)
• Điện áp đầu ra có thể điều chỉnh: Vref đến 36 V
• Hoạt động từ −40°C đến 125°C
• Độ lệch nhiệt độ điển hình (TL43xB) – 6 mV (nhiệt độ C) – 14 mV (nhiệt độ I, nhiệt độ Q)
• Tiếng ồn đầu ra thấp • Trở kháng đầu ra điển hình 0,2-Ω
• Khả năng dòng điện chìm: 1 mA đến 100 mA
Các ứng dụng
• Điều chỉnh điện áp và tham chiếu dòng điện
• Quy định phía thứ cấp trong SMPS flyback
• Thay thế Zener
• Giám sát điện áp
• Bộ so sánh với tham chiếu tích hợp
Hình ảnh dữ liệu:https://www.ti.com/lit/ds/symlink/tl431.pdf?HQS=dis-dk-null-digikeymode-dsf-pf-null-wwe&ts=1684156065878
