ISL91127IRAZ-T Bộ điều chỉnh chuyển mạch Buck Boost IC 1V 1 Đầu ra Chip IC nguồn 2A

ISL91127IR là bộ điều chỉnh chuyển mạch tăng áp dòng điện cao cho các hệ thống sử dụng hóa chất pin mới.Nó sử dụng thuật toán buck-boost độc quyền của Renesas để duy trì điều chỉnh điện áp trong khi mang lại hiệu quả tuyệt vời và gợn điện áp đầu ra rất thấp khi điện áp đầu vào gần với điện áp đầu ra.

ISL91127IR có khả năng cung cấp dòng điện đầu ra liên tục ít nhất 2A (VOUT = 3,3V) trong dải điện áp pin từ 2,5V đến 4,35V.Điều này tối đa hóa việc sử dụng năng lượng của các hóa chất pin Li-ion đơn bào tiên tiến có dung lượng đáng kể còn lại ở điện áp thấp hơn điện áp hệ thống.Kiến trúc 4 công tắc, điện trở BẬT thấp đồng bộ hoàn toàn và dòng điện tĩnh thấp chỉ 30µA giúp tối ưu hóa hiệu suất trong mọi điều kiện tải.

ISL91127IR hỗ trợ các ứng dụng độc lập với điện áp đầu ra 3,3V hoặc 3,5V cố định hoặc điện áp đầu ra có thể điều chỉnh bằng bộ chia điện trở bên ngoài.Điện áp đầu ra thấp tới 1,0V hoặc cao tới 5,2V đều được hỗ trợ.

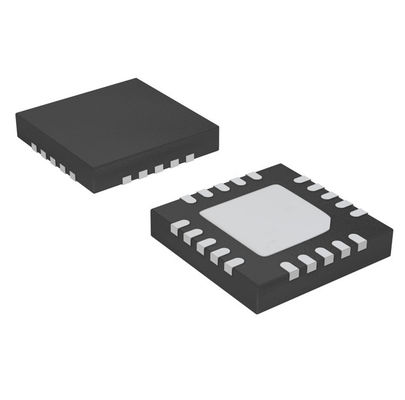

ISL91127IR có sẵn trong gói QFN (4mmx4mm) 20 Ld, bước 0,5mm.Tần số chuyển đổi 2,5 MHz giúp giảm thêm kích thước của các thành phần bên ngoài.

Đặc trưng

• Chấp nhận điện áp đầu vào cao hơn hoặc thấp hơn điện áp đầu ra quy định

• Chuyển đổi tự động và liền mạch giữa các chế độ tăng và giảm

• Dải điện áp đầu vào: 1.8V đến 5.5V

• Dòng ra: tối đa 2A (PVIN = 2.5V, VOUT = 3.3V)

• Hiệu suất cao: lên đến 96%

• Dòng tĩnh 30µA tối đa hóa hiệu suất tải nhẹ

• Tần số chuyển đổi 2,5 MHz giảm thiểu kích thước thành phần bên ngoài

• Bảo vệ hoàn toàn cho ngắn mạch, quá nhiệt và thiếu điện áp

• Gói QFN 20 Ld 4mmx4mm

Các ứng dụng

• Thiết bị y tế và tiêu dùng cầm tay và chạy bằng pin

• Điện áp hệ thống không mất điện áp cho điện thoại thông minh và máy tính bảng

• Thiết bị liên lạc không dây

• Bộ khuếch đại công suất RF 2G/3G/4G
