MP8869SGL-Z Bộ điều chỉnh chế độ chuyển mạch Ic 0.6V 1 Đầu ra 12A 14-VFDFN Chip IC nguồn tiếp xúc

MP8869SGL-Z Bộ điều chỉnh chuyển mạch Buck IC Tích cực Có thể lập trình 0,6V 1 Đầu ra 12A 14-VFDFN Tấm tiếp xúc

Bảng dữliệu:MP8869SGL-Z



Tài nguyên bổ sung:

SỰ MIÊU TẢ
MP8869S là bộ chuyển đổi chế độ chuyển đổi tần số cao, đồng bộ, được chỉnh lưu, bước xuống, với giao diện điều khiển I2C.MP8869S cung cấp một giải pháp tích hợp đầy đủ để đạt được dòng điện liên tục 12A và dòng điện đầu ra cực đại 15A với khả năng điều chỉnh dòng và tải tuyệt vời trên phạm vi cung cấp đầu vào rộng.
Mức điện áp đầu ra có thể được điều khiển nhanh chóng thông qua giao diện nối tiếp I2C.Dải điện áp tham chiếu có thể được điều chỉnh từ 0,6V đến 1,108V theo các bước 4mV.Tốc độ xoay điện áp, tần số, giới hạn dòng điện, bảo vệ nấc/chốt, kích hoạt và chế độ tiết kiệm năng lượng cũng có thể được lựa chọn thông qua giao diện I2C.
Hoạt động điều khiển liên tục đúng giờ (COT) cung cấp phản hồi tức thời nhanh.Chân nguồn tốt (PG) để hở cho biết khi nào điện áp đầu ra nằm trong phạm vi danh định.Các tính năng bảo vệ đầy đủ bao gồm bảo vệ quá điện áp (OVP), bảo vệ quá dòng (OCP) và tắt máy do nhiệt.

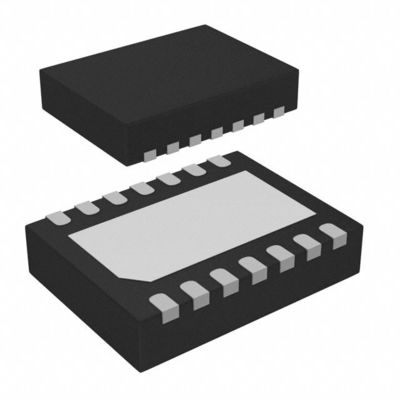

MP8869S có sẵn trong gói QFN-14 (3mmx4mm).
ĐẶC TRƯNG
 Vout Có thể điều chỉnh lên đến 5,5V bằng chân FB
 Dải đầu vào hoạt động rộng 2,85V đến 18V
 12A Liên Tục/15A Đỉnh Dòng Điện Đầu Ra
 Độ chính xác tham chiếu nội bộ 1%
 I2C-Dải tham chiếu có thể lập trình từ 0,6V đến 1,108V trong các bước 4mV với Điều khiển tốc độ xoay
 Giám sát điện áp đầu ra và dòng điện đầu ra chính xác 5% qua I2C
 Chế độ PFM/PWM có thể lựa chọn, Tần số có thể điều chỉnh và Giới hạn hiện tại thông qua I2C
 Bốn địa chỉ I2C có thể lựa chọn khác nhau
 Khởi động mềm bên ngoài (SS)
 Chỉ báo Open-Drain Power Good (PG)
 Bảo vệ quá điện áp đầu ra (OVP)
 Bảo vệ quá dòng Hiccup/Latch-Off (OCP)
 Có sẵn trong Gói QFN-14 (3mmx4mm)
Hình ảnh dữ liệu:
