Chip chuyển đổi Buck Boost MP020-5GS-Z Cấu trúc liên kết Flyback ngoại tuyến 120Hz 75kHz 8-SOIC-7A

MP020-5GS-Z Bộ chuyển đổi Cấu trúc liên kết Flyback Ngoại tuyến 120Hz ~ 75kHz 8-SOIC-7A

Bảng dữliệu:MP020-5GS-Z

Tài nguyên bổ sung:

SỰ MIÊU TẢ

MP020-5 là bộ điều chỉnh phía sơ cấp, ngoại tuyến, cung cấp điện áp không đổi chính xác và điều chỉnh dòng điện không đổi mà không cần bộ ghép quang hoặc mạch phản hồi thứ cấp.Nó có một MOSFET 700V tích hợp.Điều khiển thời gian tắt có thể thay đổi của MP020-5 cho phép bộ chuyển đổi flyback hoạt động ở chế độ dẫn không liên tục.

MP020-5 cũng có các chức năng bảo vệ như khóa dưới điện áp VCC, bảo vệ quá dòng, bảo vệ quá nhiệt, bảo vệ mạch hở (OCkP) và bảo vệ quá điện áp.Nguồn dòng khởi động điện áp cao bên trong và các công nghệ tiết kiệm năng lượng giới hạn mức tiêu thụ điện không tải xuống dưới 30mW.

Công nghệ chuyển đổi tần số thay đổi của MP020-5 cung cấp khả năng định hình quang phổ tự nhiên để làm mượt chữ ký EMI, làm cho nó phù hợp với bộ sạc và bộ điều hợp ngoại tuyến, năng lượng thấp.

MP020-5 có sẵn trong SOIC8-7A.

ĐẶC TRƯNG

 Primary-Side–Control mà không cần Opto-Coupler hoặc mạch phản hồi thứ cấp

 Điều khiển điện áp không đổi và dòng điện không đổi chính xác (CC/CV)

 MOSFET 700V tích hợp với các thành phần bên ngoài tối thiểu

 Điều khiển biến thiên, không đúng thời gian, cao điểm

 Nguồn điện áp cao 550µA

 Công suất tiêu thụ không tải 30mW

 Bù cáp có thể lập trình

 Nhiều biện pháp bảo vệ: OVP, OCP, OCkP, OTP và VCC UVLO

 Định hình quang phổ tự nhiên để cải thiện chữ ký EMI

 Chi phí thấp và mạch ngoài đơn giản

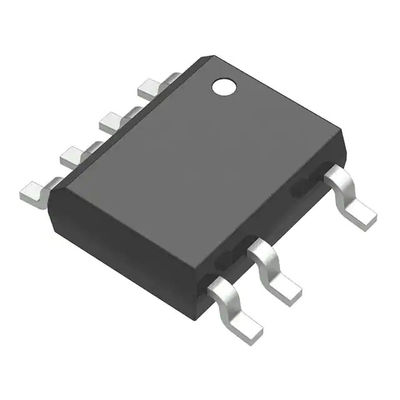

 Gói SOIC8-7A

CÁC ỨNG DỤNG

 Bộ sạc điện thoại di động

 Bộ điều hợp cho thiết bị điện tử cầm tay

 Nguồn điện dự phòng và phụ trợ

 Đồ gia dụng nhỏ

Hình ảnh dữ liệu:https://www.monolithicpower.com/en/documentview/productdocument/index/version/2/document_type/Datasheet/lang/en/sku/MP020-5/document_id/46
