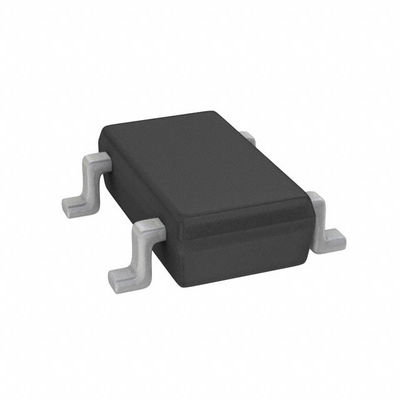

MP2015AGJE-Z IC Ổn Áp Tuyến Tính Tích Cực Có Thể Điều Chỉnh 1 Đầu Ra 150mA TSOT-23-4

MP2015AGJE-Z IC Ổn Áp Tuyến Tính Điều Chỉnh Tích Cực 1 Đầu Ra 150mA TSOT-23-4

Bảng dữliệu:MP2015AGJE-Z

Tài nguyên bổ sung:

SỰ MIÊU TẢ

MP2015A là bộ điều chỉnh tuyến tính công suất thấp cung cấp năng lượng cho các hệ thống có pin điện áp cao.Nó bao gồm dải đầu vào rộng 2,5V đến 24V, điện áp rơi thấp và dòng cung cấp tĩnh thấp.Dòng tĩnh thấp và điện áp rơi thấp cho phép hoạt động ở mức năng lượng cực thấp.Do đó, MP2015A là một sản phẩm lý tưởng cho các bộ vi điều khiển công suất thấp và các thiết bị chạy bằng pin.

MP2015A cung cấp nhiều tùy chọn điện áp đầu ra cố định (nếu có yêu cầu): 1.8V, 1.9V, 2.3V, 2.5V, 3.0V, 3.3V, 3.45V, 5.0V;và cũng cung cấp tùy chọn điều chỉnh đầu ra (từ 1.215V đến 15V).

Dòng điện đầu ra của bộ điều chỉnh bị giới hạn bên trong và thiết bị được bảo vệ chống lại các điều kiện quá tải và quá nhiệt.

MP2015A cũng bao gồm tính năng ngắt nhiệt và bảo vệ lỗi giới hạn dòng điện, đồng thời có sẵn trong các gói QFN-6 (2mmx2mm), QFN 8(3mmx3mm) và TSOT23-4.

ĐẶC TRƯNG

 Phạm vi đầu vào 2,5V đến 24V

 Dòng cung cấp tĩnh 3.3µA

 Ổn định Với tụ gốm đầu ra giá trị thấp (> 0.47μF)

 Dòng điện quy định 150mA cho Gói QFN-6 và QFN-8

 Dòng điện quy định 100mA cho Gói TSOT23-4

 Bỏ học 700mV khi tải 150mA

 Có sẵn các phiên bản Đầu ra 3,3V cố định và Đầu ra có thể điều chỉnh (1,215V đến 15V)

 Độ chính xác đầu ra ±2% đối với gói QFN-6 và QFN-8

 Đầu ra Độ chính xác ±4% Gói TSOT23-4

 Giới hạn hiện tại được chỉ định

 Ngắt nhiệt và bảo vệ ngắn mạch

 Có sẵn trong Gói TSOT23-4, QFN-6 (2mmx2mm) hoặc QFN-8 (3mmx3mm)

CÁC ỨNG DỤNG

 Thiết bị xách tay/chạy bằng pin

 Vi điều khiển công suất cực thấp

 Điện thoại di động

Hình ảnh dữ liệu:https://www.monolithicpower.com/en/documentview/productdocument/index/version/2/document_type/Datasheet/lang/EN/sku/MP2015A/document_id/1263/
