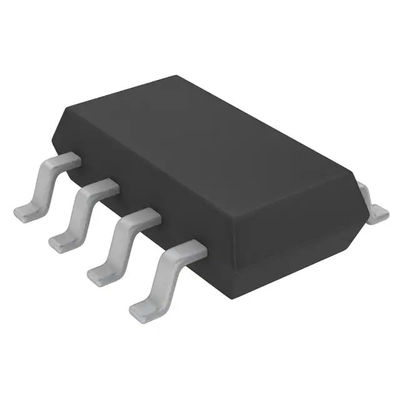

MP3414DJ-LF-Z Tăng Cường Chuyển Mạch Điều Chỉnh IC Tích Cực Có Thể Điều Chỉnh 1.8V 1 Đầu Ra 1.5A SOT-23-8 Mỏng TSOT-23-8

MP3414DJ-LF-Z IC ổn định chuyển mạch Boost Tích cực điều chỉnh 1.8V 1 đầu ra 1.5A (Switch) SOT-23-8 Mỏng, TSOT-23-8

Đặc trưng:

 Hiệu suất lên đến 96%

 Khởi động điện áp thấp 0,8V

 Phạm vi đầu vào 0,6V đến 4V

 Phạm vi đầu ra 1,8V đến 4V

 Bộ chỉnh lưu đồng bộ bên trong

 Chuyển đổi tần số cố định 1 MHz

 Dòng tĩnh 35μA

 Dòng tắt máy 1μA

 Kiểm soát chế độ hiện tại với bồi thường nội bộ

 Đầu ra đúng Ngắt kết nối với đầu vào

 VIN>VOUT Hoạt động ở chế độ xuống

 Hiệu suất cao trong điều kiện tải nhẹ

 Các thành phần bên ngoài rất nhỏ

 Inrush giới hạn hiện tại và khởi động mềm nội bộ

 Bảo vệ quá điện áp

 Bảo vệ ngắn mạch

 Gói TSOT23-8

Sự miêu tả:

MP3414 có thể khởi động từ điện áp đầu vào thấp tới 0,8V để cung cấp giới hạn dòng khởi động và bảo vệ ngắn mạch đầu ra.Bộ chỉnh lưu đồng bộ, kênh P, tích hợp giúp cải thiện hiệu suất và loại bỏ sự cần thiết của đi-ốt Schottky bên ngoài.PMOS ngắt kết nối đầu ra khỏi đầu vào khi bộ phận này tắt.Tính năng ngắt kết nối đầu ra này cho phép đầu ra được xả hoàn toàn, do đó cho phép bộ phận rút ra dòng điện cung cấp 1μA ở chế độ tắt máy.

Tần số chuyển đổi 1MHz cho phép các thành phần bên ngoài nhỏ hơn, trong khi bù bên trong và khởi động mềm giảm thiểu số lượng thành phần bên ngoài: các tính năng này giúp tạo ra một giải pháp nhỏ gọn cho dải tải hiện tại rộng.

MP3414 có một MOSFET nguồn tích hợp hỗ trợ đầu ra lên đến 4V và dòng chuyển đổi cực đại 1,8A điển hình.

MP3414 có sẵn trong gói TSOT23 8 chân nhỏ.

Thuộc tính sản phẩm:

Tài nguyên bổ sung:

Hình ảnh dữ liệu:
