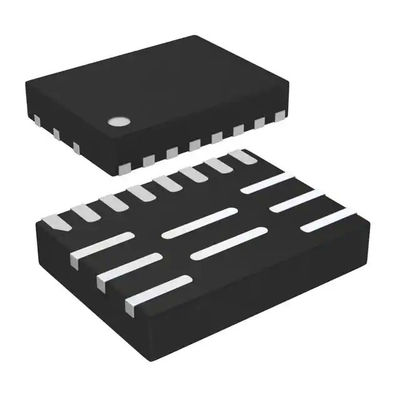

MPQ8632GL-12-Z Bộ điều chỉnh chuyển mạch Buck IC Điều chỉnh tích cực 0,611V 1 Đầu ra 12A 16-PowerVFQFN

MPQ8632A là một bộ chuyển đổi buck đồng bộ, tần số cao, được tích hợp đầy đủ.Nó cung cấp một giải pháp rất nhỏ gọn để đạt được dòng điện đầu ra lên tới 12A trên phạm vi cung cấp đầu vào rộng với khả năng điều chỉnh dòng và tải tuyệt vời.MPQ8632A hoạt động với hiệu suất cao trong phạm vi tải hiện tại đầu ra rộng.MPQ8632A áp dụng chế độ điều khiển liên tục đúng giờ (COT) được bù bên trong để cung cấp phản hồi tức thời nhanh và giúp ổn định vòng lặp dễ dàng.Tần số hoạt động được đặt dễ dàng thành 600kHz, 800kHz hoặc 1000kHz với cấu hình CHẾ ĐỘ, cho phép tần số MPQ8632A không đổi bất kể điện áp đầu vào/đầu ra.Đoạn đường khởi động điện áp đầu ra được điều khiển bởi bộ hẹn giờ 1ms bên trong.Nó có thể được tăng lên bằng cách thêm một tụ điện trên TRK/REF.Tín hiệu nguồn tốt khi mở (PGOOD) cho biết đầu ra nằm trong dải điện áp danh định.PGOOD được kẹp vào khoảng 0,7V với điện áp kéo lên bên ngoài khi nguồn cung cấp đầu vào không cấp nguồn cho MPQ8633A.Các tính năng bảo vệ được tích hợp đầy đủ bao gồm bảo vệ quá dòng (OCP), bảo vệ quá áp (OVP), bảo vệ dưới điện áp (UVP) và bảo vệ quá nhiệt (OTP).MPQ8633A yêu cầu số lượng tối thiểu các thành phần bên ngoài, tiêu chuẩn, sẵn có và có sẵn trong gói QFN 3mm x 4mm.CÁC TÍNH NĂNG  Dải điện áp đầu vào rộng từ 2,7V: o 2,7V đến 16V với phân cực 3,3V VCC bên ngoài o 4 V đến 16V với phân cực bên trong hoặc phân cực 3,3V VCC bên ngoài  Cảm biến điện áp đầu ra vi sai  Mức giới hạn dòng điện chính xác có thể lập trình  Đầu ra 12A Dòng điện  MOSFET công suất tích hợp RDS(ON) thấp  Kỹ thuật giảm suy hao khi chuyển mạch độc quyền  COT thích ứng cho phản hồi tức thời cực nhanh  Ổn định với tụ điện đầu ra Zero ESR  Điện áp tham chiếu 0,5% trên 0C đến +70C Phạm vi nhiệt độ giao diện  1% Điện áp tham chiếu từ -40C đến +125C Phạm vi nhiệt độ giao nhau  Bỏ qua xung có thể lựa chọn hoặc Hoạt động CCM cưỡng bức  Điều chỉnh tải tuyệt vời  Theo dõi điện áp đầu ra  Xả điện áp đầu ra  PGOOD Hoạt động ở mức thấp khi mất điện  Thời gian khởi động mềm có thể lập trình từ 1ms  Khởi động Pre-Bias  Tần số chuyển mạch có thể lựa chọn từ 600kHz, 800kHz và 1000kHz  Non-Latch OCP, UVP, UVLO, Thermal Shutdown và Latch-Off cho OVP. Đầu ra có thể điều chỉnh từ 0,6V đến 90%*Vin, tối đa 5,5V. Có sẵn trong gói QFN 3mm x 4mm CÁC ỨNG DỤNG  Viễn thông và Hệ thống mạng  Máy chủ, Điện toán đám mây, Lưu trữ  Trạm cơ sở  Điểm tải mục đích chung (PoL)  Hệ thống điện phân phối 12V  TV cao cấp  Máy chơi game và Card đồ họa
