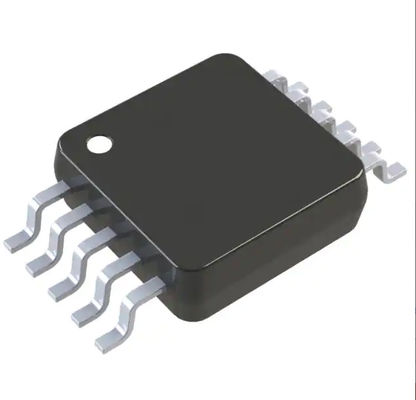

Thiết bị tương tự AD5063BRMZ Bộ chuyển đổi kỹ thuật số sang tương tự 16 bit Ic 1 Chip Dac Ic tốc độ cao 10-MSOP

Bảng dữliệu:AD5063BRMZ

MÔ TẢ CHUNG

AD5063, một thành viên của dòng sản phẩm nanoDAC™ của Analog Device Inc., là một DAC đầu ra điện áp đầu ra không có bộ đệm, 16 bit, công suất thấp, hoạt động từ một nguồn cung cấp 2,7 V đến 5 V.Thiết bị này cung cấp thông số kỹ thuật về độ chính xác tương đối là ±1 LSB và hoạt động được đảm bảo đơn điệu với thông số kỹ thuật ±1 LSB DNL.AD5063 đi kèm với các điện trở tích hợp trong MSOP 10 dây dẫn, cho phép tạo tín hiệu lưỡng cực bằng bộ khuếch đại đầu ra.Thiết bị sử dụng giao diện nối tiếp 3 dây linh hoạt hoạt động ở tốc độ xung nhịp lên đến 30 MHz và tương thích với các tiêu chuẩn giao diện SPI®, QSPI™, MICROWIRE™ và DSP tiêu chuẩn.Tham chiếu cho AD5063 được cung cấp từ chân VREF bên ngoài.Một bộ đệm tham chiếu cũng được cung cấp trên chip.Thiết bị này tích hợp một mạch thiết lập lại khi bật nguồn để đảm bảo đầu ra DAC cung cấp năng lượng ở mức trung bình và duy trì ở đó cho đến khi quá trình ghi hợp lệ vào thiết bị diễn ra.Thiết bị có tính năng tắt nguồn giúp giảm mức tiêu thụ hiện tại của thiết bị xuống mức thường là 300 nA ở 5 V và cung cấp các tải đầu ra có thể lựa chọn bằng phần mềm khi ở chế độ tắt nguồn.Thiết bị được đưa vào chế độ tắt nguồn thông qua giao diện nối tiếp.Tổng lỗi chưa điều chỉnh cho thiết bị là <1 mV.

ĐẶC TRƯNG

DAC 16-bit đơn, 1 LSB INL Đặt lại bật nguồn về mức trung bình Đảm bảo đơn điệu theo thiết kế 3 chức năng tắt nguồn Giao diện nối tiếp công suất thấp với đầu vào kích hoạt Schmitt MSOP 10 dây, công suất thấp Thời gian xử lý nhanh tối đa 1 µs (AD5063- 1 kiểu máy) Nguồn điện 2,7 V đến 5,5 V Ít trục trặc khi bật nguồn Điện áp không có bộ đệm có khả năng điều khiển tải 60 kΩ Cơ chế ngắt SYNC

Hình ảnh dữ liệu:
