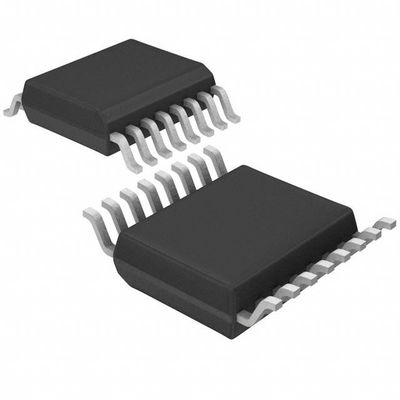

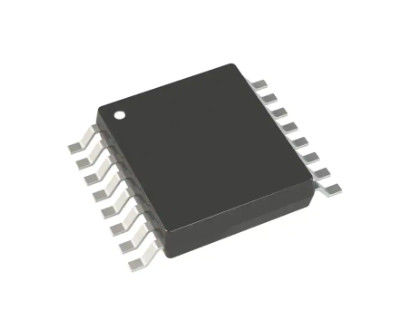

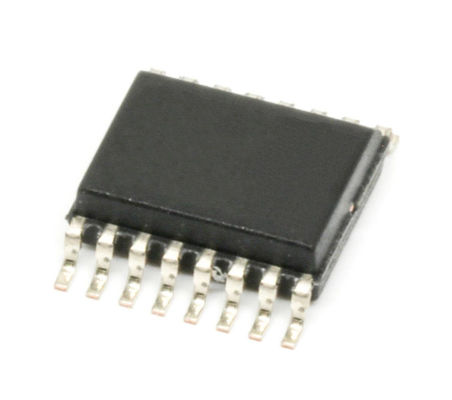

AD7792BRUZ-REEL Bộ chuyển đổi Dac 16 Bit Ic 3 Đầu vào 1 Sigma-Delta 16-TSSOP

Bảng dữ liệu:AD7792BRUZ-REEL

ĐẶC TRƯNG

Độ phân giải hiệu quả lên đến 23 bit Tiếng ồn RMS 40 nV @ 4,17 Hz 85 nV @ 16,7 Hz Dòng điện: 400 μA điển hình Giảm công suất: tối đa 1 μA Thiết bị đo khuếch đại có thể lập trình độ ồn thấp Tham chiếu khoảng cách dải tần với độ trôi điển hình 4 ppm/°C Tốc độ cập nhật: 4,17 Hz đến 470 Hz 3 đầu vào vi sai Bộ tạo dao động đồng hồ bên trong Loại bỏ đồng thời 50 Hz/60 Hz Nguồn dòng điện có thể lập trình Bộ tạo điện áp phân cực trên chip Dòng điện bị cháy Nguồn điện: 2,7 V đến 5,25 V –dải nhiệt độ từ 40°C đến +105°C Giao diện độc lập nguồn điện Gói TSSOP 16 dây Giao diện Nối tiếp 3 dây SPI®, QSPI™, MICROWIRE™ và DSP tương thích Bộ kích hoạt Schmitt trên SCLK

MÔ TẢ CHUNG

AD7792/AD7793 có công suất thấp, độ ồn thấp, mặt trước tương tự hoàn chỉnh dành cho các ứng dụng đo lường có độ chính xác cao.AD7792/AD7793 chứa ∑-Δ ADC 16-/24-bit có độ ồn thấp với ba đầu vào tương tự vi sai.Bộ khuếch đại thiết bị có độ nhiễu thấp trên chip có nghĩa là các tín hiệu có biên độ nhỏ có thể được giao tiếp trực tiếp với ADC.Với cài đặt khuếch đại là 64, nhiễu rms là 40 nV khi tốc độ cập nhật bằng 4,17 Hz.Các thiết bị này có tham chiếu độ ồn thấp chính xác, độ lệch dải bên trong thấp và có thể chấp nhận tham chiếu vi sai bên ngoài.Các tính năng khác trên chip bao gồm các nguồn dòng kích thích có thể lập trình, dòng kiệt sức và bộ tạo điện áp phân cực.Bộ tạo điện áp phân cực đặt điện áp chế độ chung của kênh thành AVDD/2.Các thiết bị có thể được vận hành với đồng hồ bên trong hoặc đồng hồ bên ngoài.Tốc độ dữ liệu đầu ra từ các bộ phận có thể lập trình bằng phần mềm và có thể thay đổi từ 4,17 Hz đến 470 Hz.Các bộ phận hoạt động với nguồn điện từ 2,7 V đến 5,25 V. Chúng tiêu thụ dòng điện thông thường là 400 μA và được đặt trong gói TSSOP 16 dây.
