HR1000AGS-Z Bộ chuyển đổi AC DC Mạch tích hợp Cấu trúc liên kết nửa cầu ngoại tuyến Lên đến 600kHz 16-SOIC

HR1000AGS-Z Bộ chuyển đổi cấu trúc liên kết nửa cầu ngoại tuyến Lên đến 600kHz 16-SOIC

Chi tiết nhanh:

Thuộc tính sản phẩm:

Tài nguyên bổ sung:

SỰ MIÊU TẢ

HR1000A là bộ điều khiển được thiết kế dành riêng cho cấu trúc liên kết nửa cầu cộng hưởng.Nó cung cấp hai kênh tín hiệu ổ đĩa phát tín hiệu bổ sung ở chu kỳ nhiệm vụ 50%.Thời gian chết cố định bên trong là 350ns giữa hai tín hiệu cổng bổ sung đảm bảo chuyển đổi điện áp bằng 0 trong quá trình nhất thời và cho phép hoạt động ở tần số cao.

Đi-ốt bootstrap tích hợp giúp đơn giản hóa mạch điều khiển bên ngoài cho công tắc phía cao.Nó có thể chịu được điện áp lên đến 600V với khả năng miễn nhiễm với nhiễu dV/dt cao.

Điều chỉnh tần số chuyển đổi điều chỉnh điện áp đầu ra cấu trúc liên kết.Bộ tạo dao động có thể lập trình có thể đặt cả tần số chuyển đổi tối đa và tối thiểu.

IC khởi động ở tần số chuyển đổi tối đa được lập trình và chậm dần cho đến khi vòng điều khiển tiếp tục để ngăn dòng điện vào quá mức

IC có thể buộc phải nhập chế độ hoạt động liên tục có kiểm soát khi tải nhẹ để giảm thiểu mức tiêu thụ điện năng và thắt chặt quy định đầu ra.

Các tính năng bảo vệ—bao gồm tắt máy có chốt, tự động khôi phục, bảo vệ mất điện và bảo vệ quá nhiệt—cải thiện độ an toàn của thiết kế bộ chuyển đổi mà không gây thêm phức tạp cho mạch.

IC cung cấp khả năng nguồn/sink 1.5A/2A cho cả trình điều khiển cổng phía cao và phía thấp.

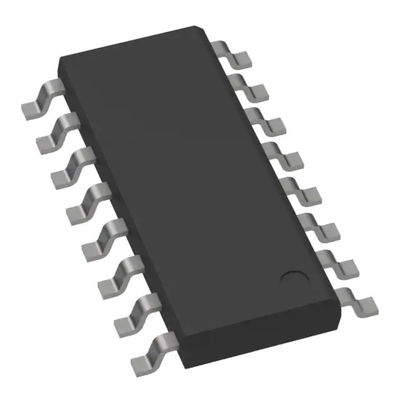

HR1000A có sẵn trong gói SO-16.

ĐẶC TRƯNG

• Chu kỳ hoạt động 50%, Điều khiển tần số thay đổi cho bộ chuyển đổi nửa cầu cộng hưởng

• Trình điều khiển cổng bên cao 600V với Đi-ốt Bootstrap tích hợp và khả năng miễn nhiễm dV/dt cao

• Khả năng nguồn/sink 1.5A/2A cho cả trình điều khiển cổng High-Side và Low-Side

• Bộ tạo dao động có độ chính xác cao

• Hoạt động ở tần số lên đến 600kHz

• Bảo vệ quá dòng hai cấp: Thay đổi tần số và Tắt theo thời gian có thể lập trình

• Điều khiển BẬT/TẮT từ xa và Bảo vệ mất điện thông qua Chân BO

• Đầu vào vô hiệu hóa chốt để thực hiện bảo vệ dễ dàng

• Giao diện với Bộ điều khiển PFC

• Hoạt động ở chế độ Burst có thể lập trình khi tải nhẹ

• Khởi động mềm phi tuyến tính để tăng điện áp đầu ra đơn điệu

• Gói SO-16

CÁC ỨNG DỤNG

• TV LCD và PDP

• Máy tính để bàn và Máy chủ

• SMPS viễn thông

• Bộ chuyển đổi AC-DC, SMPS khung mở

• Thiết bị chơi video games

• Ballast điện tử chiếu sáng

Hình ảnh dữ liệu:https://www.monolithicpower.com/en/documentview/productdocument/index/version/2/document_type/Datasheet/lang/en/sku/HR1000AGS-Z/document_id/3778/
